Usinage CNC de pièces en bronze : un guide d’achat pratique pour Tout les Tolérances et le Contrôle RFQ
La qualité bronze manquait
Un acheteur envoie le même dessin de bague à trois ateliers CNC. Une citation est basée sur le bronze portant C93200, une autre sur le bronze aluminium C95400, et la troisième indique simplement « bronze ». Les prix, les délais d’exécution, les plans d’outillage et les performances attendues des pièces sont tous différents. Aucune des citations ne peut être comparée équitablement car l’exigence matérielle n’a jamais été définie.

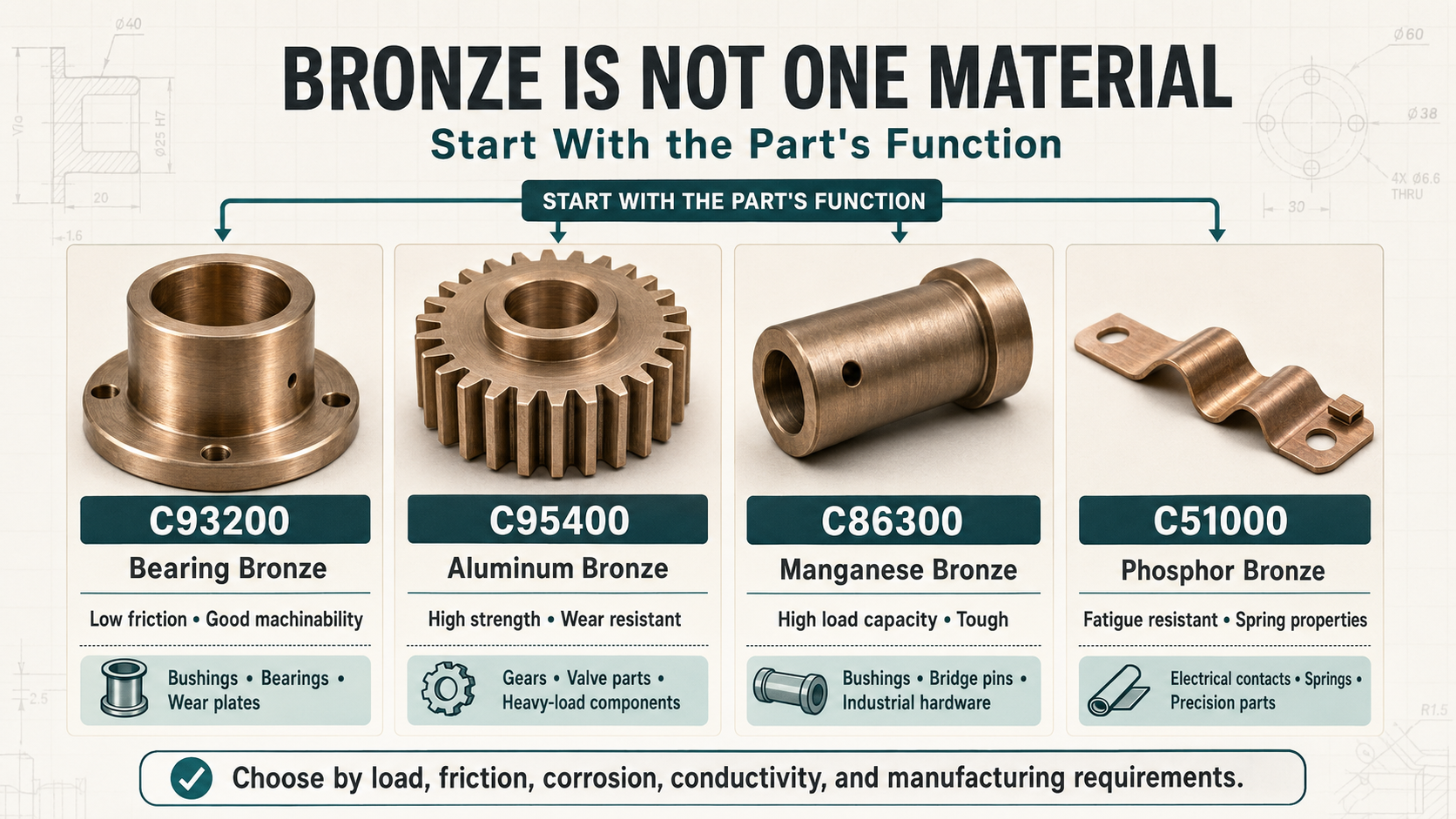

C’est l’un des problèmes d’approvisionnement les plus courants dans l’usinage CNC de composants en bronze. Le bronze n’est pas un seul matériau. Il s’agit d’une large famille d’alliages de cuivre conçus pour différentes combinaisons de comportement de roulement, de résistance, de résistance à la corrosion, de conductivité, de calibrabilité et de mécanique. Une pente qui coupe rapidement et fonctionne bien comme une bague légèrement chargée peut être inadaptée à un composant maritime à forte charge. Un alliage plus résistant peut nécessiter un usinage plus lent, une fixation plus stable et une forme de crosse différente.
Pour les équipes d’achats, la question pratique n’est pas « Ce fournisseur peut-il utiliser du bronze ? » Il s’agit de savoir si le fournisseur comprend l’alliage spécifié, l’état d’origine, les surfaces fonctionnelles, la tolérance, la méthode d’inspection et les exigences de finition. Ce guide explique comment préparer une demande de propositions pour l’usinage en bronze, comparer les devis et éviter de payer pour le mauvais procédé — ou de recevoir une pièce fabriquée dans le mauvais alliage.
1. Commence par la fonction de la pièce
Avant de choisir une note en bronze, identifiez ce que la pièce doit faire. S’agit-il d’un roulement coulissant, d’une plaque d’usure, d’un engrenage sans fin sans fin, d’un composant de vanne, d’un raccord marin, d’un contact électrique, d’une pièce de pompe ou d’un support structurel ? Est-ce qu’il fonctionne contre un arbre en acier trempé ? Est-ce qu’il fonctionnera avec de l’huile, de l’eau, des embruns salins, de la saleté, des amortisseurs ou une lubrification limitée ? La faible friction est-elle plus importante que la résistance ? La pièce sera-t-elle brasée, plaquée, testée en pression ou installée dans un produit réglementé ?
Ces questions modifient la spécification d’achat. Une bague de roulement nécessite un jeu de marche approprié, une finition de surface, des rainures de lubrification et une compatibilité des matériaux avec l’arbre d’accouplement. Un raccord marin met l’accent sur la résistance à la corrosion et l’intégrité de la pression. Un engrenage à vis sans fin nécessite une précision de la dent et un comportement d’usure approprié. Un composant électrique peut accorder plus de poids à la conductivité qu’à la résistance mécanique.
Marquez les surfaces fonctionnelles sur le dessin. Identifiez les alésages qui fonctionnent sur des arbres, les faces qui contrôlent le dégagement des extrémités, les trous qui transportent le fluide et les éléments qui situent la pièce dans l’assemblage. Des tolérances strictes doivent être appliquées à ces zones plutôt qu’à chaque dimension. Le fournisseur peut alors planifier le tournage, le fraisage, l’alésage, le brochant ou le meulage autour des caractéristiques qui affectent réellement la performance.
Si l’équipe d’ingénierie n’a pas encore sélectionné de classe, demandez aux fournisseurs potentiels des options, mais exigez-leur qu’ils indiquent la désignation UNS proposée et la raison. « Équivalent bronze » ne suffit pas. Les marchés doivent obtenir une approbation technique avant d’accepter un substitut.
2. Spécifier le bronze exact Tout oy
Une RFQ fiable utilise une désignation de matériau reconnue telle qu’un numéro UNS, une spécification de produit ASTM ou une norme client approuvée. Des exemples courants incluent les catégories C93200 portant bronze, bronze aluminium C95400, bronze manganèse C86300, bronze phosphore C54400 et bronze silicium. Ces exemples ne sont pas interchangeables.
