Créer des jauges personnalisées pour les cavités sphériques « miroir » : lorsque la précision relève les défis de production

Une exigence de fabrication apparemment impossible

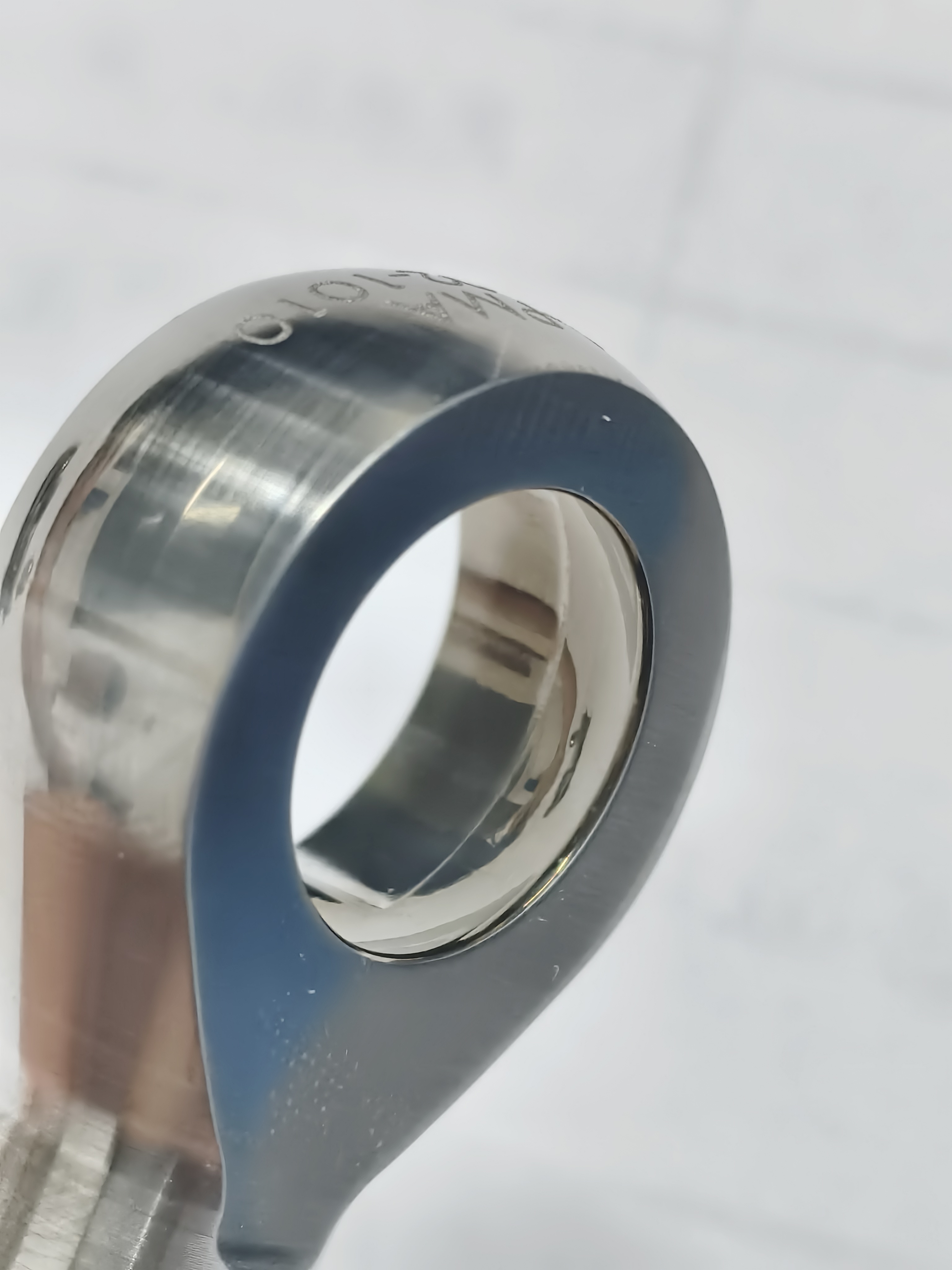

Notre équipe a récemment été confrontée à un défi intéressant : un client avait besoin d’une cavité sphérique avec une surface aussi lisse qu’un miroir (techniquement Ra 0,2), tandis que la forme sphérique devait être contrôlée à ±0,0005 pouce — soit environ un huitième du diamètre d’un cheveu humain.



C’est comme demander à un artisan de créer une surface parfaite du miroir tout en s’assurant que la courbure du miroir est absolument précise. Plus important encore, le client ne voulait pas seulement une ou deux pièces — il en fallait des centaines ou des milliers, chacune identique à la précédente.



Limites des méthodes traditionnelles de mesure



En général, les ingénieurs envisagent deux approches pour mesurer de tels composants de haute précision :



Mesure du contact (comme la CMM) :



Utilise une sonde pour toucher la surface de la pièce et collecter des données

Problème : Ça raye la surface du miroir que nous avons tant travaillé à créer



Mesure optique :



Analyse la pièce avec la lumière

Problème : Forte incertitude lors de l’évaluation de la précision des contours sur des surfaces courbes complexes comme les sphères



Les deux méthodes ont un autre problème : elles sont trop lentes. Si chaque pièce nécessite une mesure aussi détaillée, la chaîne de production est bloquée.



Notre solution : des jauges personnalisées « Go/No-Go »



Nous avons opté pour une approche plus intelligente : créer un ensemble d’outils d’inspection personnalisés spécifiquement pour cette pièce, connus professionnellement sous le nom de « jauges personnalisées go/no-go ».



Comment cela fonctionne-t-il ? Imaginez que vous deviez vérifier si un lot de clés peut ouvrir la même serrure :



Vous n’avez pas besoin de mesurer chaque dent de chaque clé

Il suffit de les essayer avec le cylindre de verrouillage d’origine : s’il s’insère et tourne en douceur, c’est bon



Nos jauges « go/no-go » fonctionnent sur le même principe :



1. « Go gauge » = Une sphère standard réalisée à la taille minimale autorisée

2. « Écartement interdit » = Une sphère standard réalisée à la taille maximale autorisée



L’inspection ne nécessite que deux étapes :



1. La pièce s’adapte parfaitement à la jauge « go auge » → taille ne pas inférieure à la limite inférieure

2. La pièce ne rentre pas dans la jauge « interdite » → Taille ne dépassant pas la limite supérieure



En termes simples, nous avons transformé un problème complexe de « mesurer les dimensions » en une simple tâche de « vérification d’ajustement ».



Pourquoi cette méthode est-elle plus fiable ?



1. Avantage de vitesse



Mesure traditionnelle : 15 à 30 minutes par partie

Inspection de la jauge : moins de 30 secondes par pièce



2. Assurance de la cohérence



Toutes les pièces mesurées avec la même « règle »

Élimine les variations entre différents opérateurs ou équipements



3. Conception à l’épreuve des erreurs



Les opérateurs n’ont pas besoin de connaissances spécialisées en métrologie

Le jugement « Correspond/ne correspond pas » est intuitif et presque impossible à se tromper



Fondement technique derrière la simplicité



Bien sûr, cette méthode simple repose sur un support technique complexe :



Travaux préliminaires critiques :



Commencez par créer un prototype « parfait » avec un équipement de haute précision

Utilisez cet exemple comme référence pour tous les jauges



Le processus doit être stable :



La production doit être contrôlée avec la même précision qu’une montre suisse

Les variations à chaque étape doivent être minimisées



Étalonnage régulier :



Les jauges elles-mêmes nécessitent des contrôles périodiques

Assurez-vous que la « règle » ne « se déforme » pas avec le temps



Valeur d’application industrielle



Cette méthode d’inspection est particulièrement adaptée pour :



Dispositifs médicaux : Comme des articulations artificielles nécessitant une précision extrême et une fiabilité absolue

Aérospatiale : Composants moteurs critiques avec les exigences de sécurité les plus strictes

Industrie automobile : composants de précision comme les systèmes d’injection de carburant

Tout scénario nécessitant une production de masse « zéro défaut »



Conclusion : De « Peut faire » à « Peut bien réussir de façon constante »



L’analyse la plus profonde de ce cas est la suivante : le principal défi de la fabrication de précision moderne n’est souvent pas « peut-on fabriquer un échantillon parfait », mais « peut-on fabriquer de façon cohérente des milliers de produits identiques et parfaits ».



La solution d’inspection que nous avons développée trouve essentiellement l’équilibre optimal entre qualité, efficacité et coût. Ce n’est peut-être pas la solution la plus « avancée » technologiquement, mais c’est la plus pratique et la plus fiable.



En production réelle, la meilleure solution n’est souvent pas la plus complexe, mais la plus adaptée aux besoins de production de masse. Cela exige que les ingénieurs comprennent non seulement la technologie, mais aussi les considérations de production, de qualité et de coût.



Cependant, ce n’est qu’une des nombreuses solutions possibles. Nous sommes curieux : comment votre équipe aborde-t-elle ces compromis et prise de décision face à des défis similaires ?



Nous vous invitons à partager vos points de vue dans les commentaires ou à nous contacter directement pour discuter des défis spécifiques de fabrication de précision et d’inspection auxquels vous êtes actuellement confronté. Parfois, la meilleure solution commence par une conversation professionnelle.
