Résoudre la fabrication complexe de pièces avec l’usinage CNC 5 axes : un guide complet

Dans la fabrication moderne, la production de composants complexes a toujours été au cœur des défis d’ingénierie. À mesure que les conceptions de produits deviennent de plus en plus sophistiquées et fonctionnellement intégrées, les limites des méthodes de fabrication traditionnelles deviennent de plus en plus évidentes. C’est dans ce contexte que la technologie d’usinage CNC à 5 axes s’est imposée comme une solution révolutionnaire pour la fabrication complexe de pièces. Chez Brightstar, en tant que praticiens dans le domaine de la fabrication de précision, nous avons appris, grâce à une application technique étendue, que la technologie CNC à 5 axes représente non seulement une amélioration des équipements, mais une évolution globale de la philosophie de fabrication.

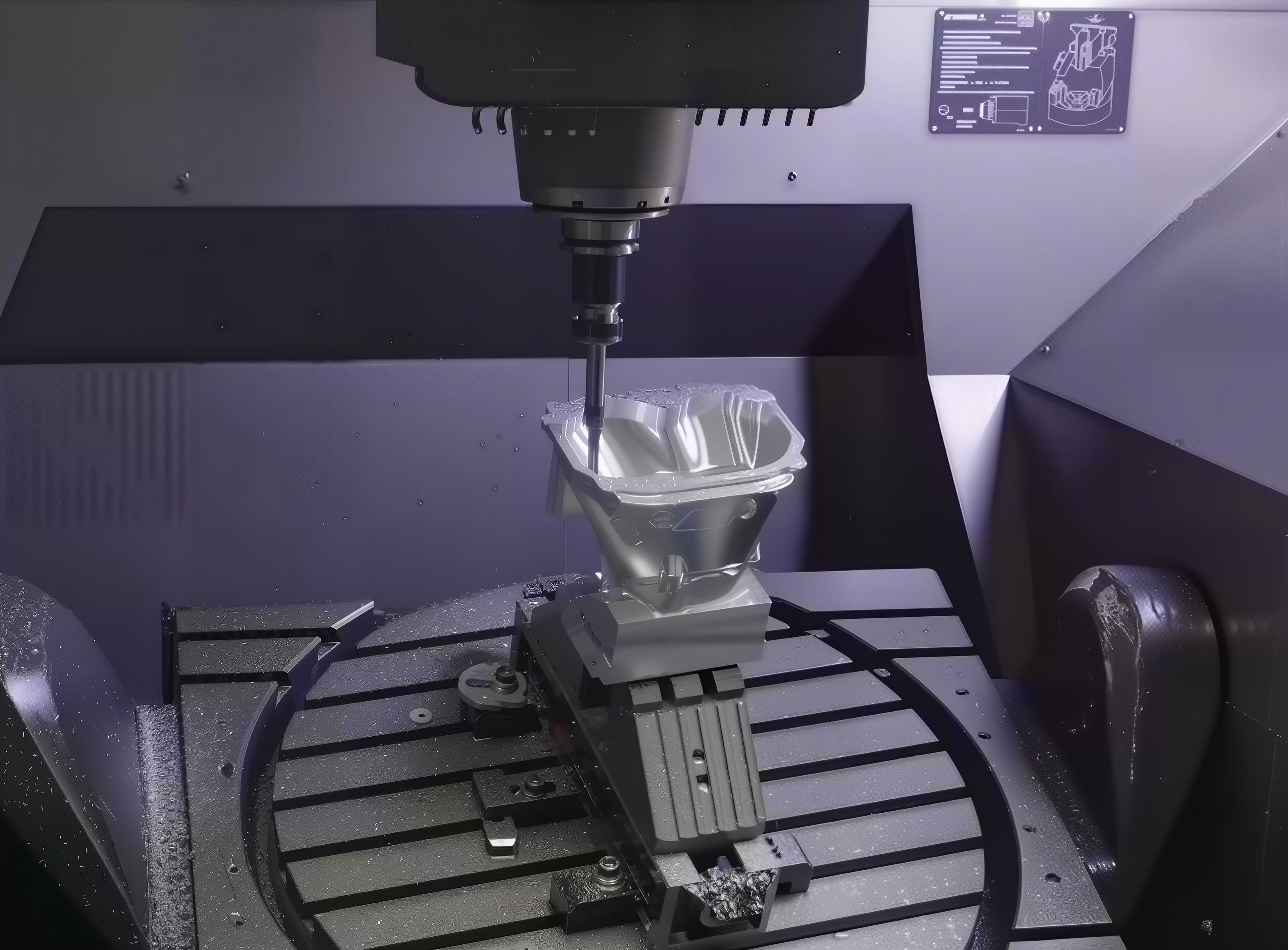

L’avantage principal de l’usinage CNC 5 axes réside dans sa liberté de mouvement unique. Comparés aux équipements traditionnels à 3 axes, les machines-outils CNC 5 axes ajoutent deux axes de rotation (généralement appelés axes A et C) aux axes linéaires standard X, Y et Z. Cette conception de liaison multi-axes n’est pas simplement additive — elle conduit à une augmentation exponentielle des possibilités de fabrication. En contrôlant simultanément le mouvement de cinq axes, le centre d’usinage peut effectuer un usinage de précision de surfaces courbes complexes en une seule configuration, évitant complètement les erreurs cumulatives causées par plusieurs fixations.

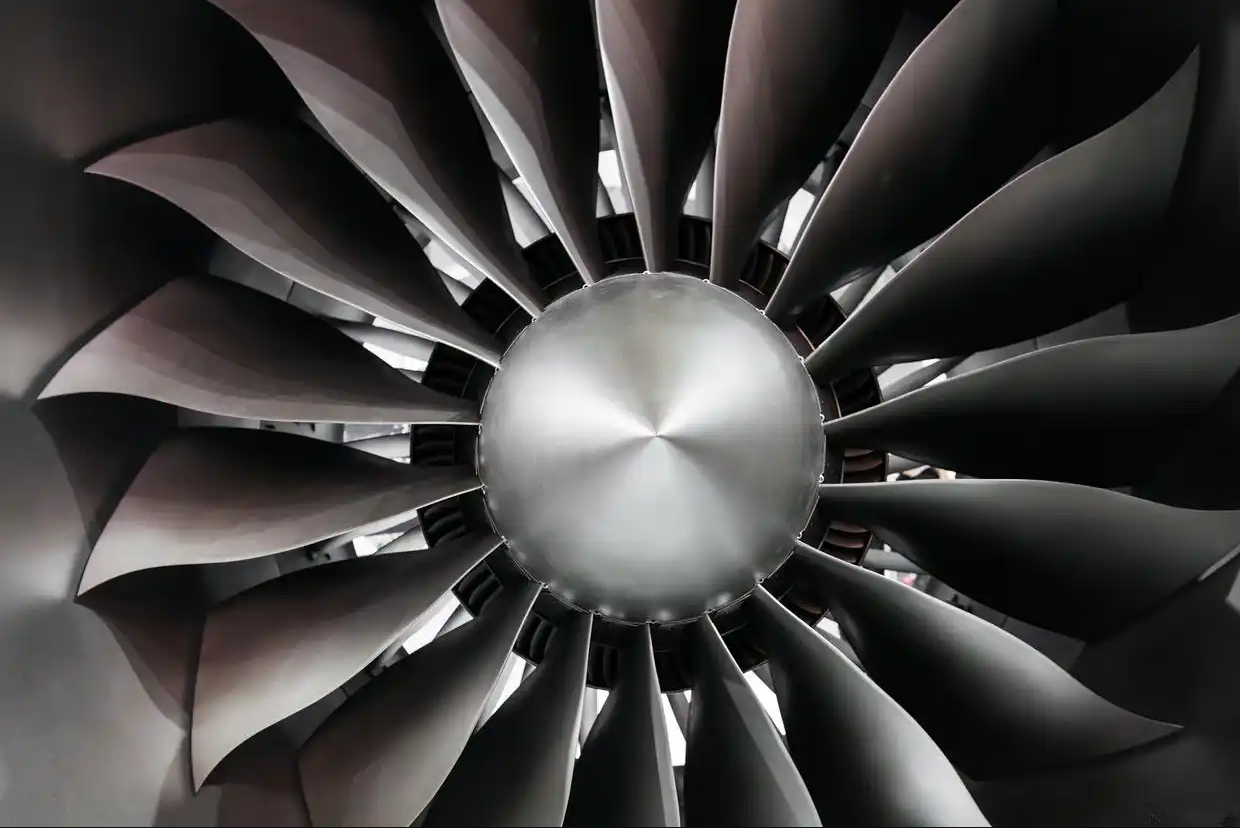

Dans les applications pratiques, cette caractéristique technique se traduit directement par une valeur d’ingénierie. Prenant comme exemple les pales de turbine en acier allié 42CrMo4 pour l’aérospatiale, leurs surfaces aérodynamiques complexes et leurs exigences strictes de tolérance (généralement ±0,025 mm) laissaient autrefois les méthodes de fabrication traditionnelles impuissantes. La technologie CNC à 5 axes peut réaliser un usinage complet en contour des profils de pales grâce au contrôle continu du trajet, atteignant une qualité de surface inférieure à Ra0,4μm et répondant pleinement aux exigences de performance dans des environnements à haute température et haute pression.

Cette capacité d’usinage ne se limite pas à l’aérospatiale mais démontre une valeur irremplaçable dans les dispositifs médicaux, les moules automobiles, les instruments de précision et d’autres industries. Lors de l’usinage de trous à angles composés, il n’est pas nécessaire de personnaliser des luminaires dédiés complexes ; il peut être réalisé directement en faisant simplement tourner la pièce ou l’outil. Pour les structures avec des sous-déforages ou des creux latéraux, l’inclinaison de l’outil permet des opérations similaires au « forage latéral », résolvant le problème de l’impossibilité d’usiner verticalement. De plus, lors de la manipulation de surfaces organiques libres, l’usinage à cinq axes permet à l’outil de maintenir un contact continu et tangent avec la surface, obtenant des transitions douces et évitant efficacement les marques de pas visibles produites par les méthodes traditionnelles d’usinage.

Au fil de nombreuses années d’application pratique en CNC 5 axes, Brightstar a développé une approche méthodologique éprouvée de la mise en œuvre technique. Lors de la fabrication de pièces complexes de précision, il faut prendre en compte non seulement les exigences fonctionnelles mais aussi des facteurs tels que l’accessibilité des outils, l’optimisation du chemin d’usinage et la minimisation du temps d’usinage.

Dans l’usinage pratique, le choix de la stratégie de programmation est crucial. Comparé à l’usinage traditionnel à 3 axes, le CNC à 5 axes nécessite une planification plus avancée du parcours d’outil. Nous adoptons généralement la stratégie de « rampe hélicoïdale » pour les structures à cavité profonde, car elle évite la force d’impact générée par la plongée verticale, réduisant ainsi l’usure de l’outil et les dommages à la surface de la pièce. Lors de l’usinage des pales de moteurs d’avion, nous utilisons la stratégie de fraisage trochoïdal, qui réduit efficacement la surface de contact entre l’outil et la pièce par le mouvement trochoïdal, diminuant ainsi les forces de coupe et améliorant la précision de l’usinage. Pour les tâches d’usinage courantes, la fonction de programmation automatique des logiciels peut être utilisée pour améliorer l’efficacité de la programmation. La programmation automatique peut générer des trajectoires d’outil et des programmes d’usinage basés sur des paramètres prédéfinis et des exigences de traitement.

Les développements de pointe actuels dans la technologie CNC à 5 axes montrent deux tendances distinctes : des capacités de fabrication hybride améliorées et un niveau d’intelligence accru. Les centres de fabrication hybrides intègrent le fraisage 5 axes avec des fonctions de tournage, de rectification et même de fabrication additive au sein d’une seule plateforme, réalisant ainsi le concept de « fabrication complète dans une seule configuration ». Le système de fabrication hybride peut réaliser à la fois l’impression 3D métallique et l’usinage de précision sur 5 axes sur la même plateforme, offrant des solutions entièrement nouvelles pour la fabrication intégrée de composants fonctionnels complexes.

En matière d’intelligence, les constructeurs de machines-outils et les développeurs de logiciels intègrent profondément les technologies d’intelligence artificielle dans les systèmes CNC à 5 axes. Les systèmes CNC « natifs numériques » peuvent automatiquement optimiser les paramètres d’usinage et les trajectoires d’outils en apprenant à partir des données historiques d’usinage. Lors de l’usinage de matériaux difficiles à couper, ces systèmes intelligents peuvent ajuster en temps réel les vitesses de coupe, les vitesses d’avance et les profondeurs de coupe afin d’éviter les vibrations et la rupture des outils, améliorant ainsi l’efficacité de l’usinage de plus de 30 %.

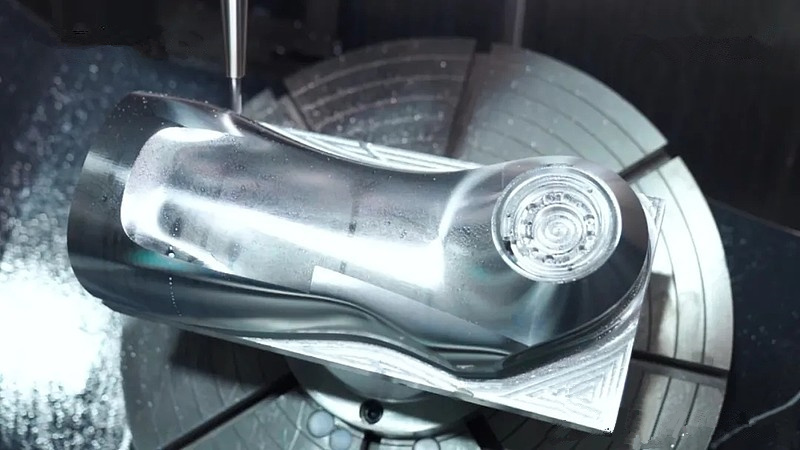

Lors d’un récent projet robotique réalisé par Brightstar, nous avons pleinement démontré la valeur globale de la technologie CNC à 5 axes. Dans la fabrication de précision, la précision est cruciale pour que les robots humanoïdes puissent obtenir des mouvements de haute performance et un fonctionnement stable. Le client a imposé des exigences strictes aux composants structurels : les tolérances de forme et de position doivent être contrôlées entre 0,02 et 0,03 mm, avec des erreurs de précision de position ne dépassant pas 0,02 mm—ce qui signifie que la précision de l’usinage doit dépasser un tiers du diamètre d’un cheveu humain. Face à ce défi, le centre d’usinage Brightstar 5 axes a offert une production stable au « micromètre », réussissant à obtenir une production à haute efficacité et haute précision avec un taux de réussite de 100 %.

Le centre d’usinage Brightstar à 5 axes atteint une précision « au niveau de l’épingle » grâce à deux technologies propriétaires de base : un système de broche haute performance garantissant une précision dynamique à haute vitesse, et une table rotative GTRT entraînée par engrenages avec une grande rigidité et un couple qui maintient une stabilité de positionnement exceptionnelle lors de l’usinage complexe en surface et multi-angles. Ces technologies travaillent de concert pour équilibrer la stabilité de la précision à long terme avec des gains significatifs d’efficacité de production, fournissant un support technique fiable pour la fabrication de composants structurels de haute précision chez les robots humanoïdes. Grâce à une précision et une stabilité exceptionnelles, Brightstar a réussi à relever les défis de l’usinage de divers composants structurels fondamentaux des robots humanoïdes. Des mains et articulations des bras habiles aux cavités thoraciques, os des hanches, cuisses et semelles, l’entreprise a assuré une couverture complète de l’usinage de précision pour tous les composants principaux, permettant une livraison en un guichet unique de structures robotiques complètes.

À l’avant-garde du développement technologique, on voit la CNC à 5 axes évoluer vers une plus grande précision, une plus grande efficacité et une plus grande autonomie. En termes de précision, l’application généralisée des moteurs linéaires et des technologies à entraînement direct permet aux machines-outils modernes à 5 axes d’atteindre une précision de positionnement au niveau micrométrique et une répétabilité submicrométrique. Pour l’efficacité, la combinaison de broches électriques à grande vitesse (avec des vitesses dépassant 40 000 tr/min) et de systèmes CNC avancés améliore significativement les taux d’enlèvement des matériaux tout en maintenant une excellente qualité de surface.

Conclusion

La technologie d’usinage CNC à 5 axes a dépassé la catégorie d’un simple outil d’usinage pour devenir une solution complète pour la fabrication complexe de pièces. De l’aérospatiale au biomédical, des équipements énergétiques à l’optique de précision, cette technologie redéfinit les limites du possible dans divers secteurs manufacturiers haut de gamme. Par la pratique, Brightstar reconnaît profondément que l’application réussie de la technologie CNC à 5 axes nécessite non seulement des équipements avancés, mais aussi une connaissance approfondie des procédés, une pensée innovante en ingénierie et une culture de qualité rigoureuse.

Brightstar Prototype CNC Co., Ltd. exploite plusieurs centres avancés d’usinage CNC 5 axes dédiés à fournir des solutions uniques pour des composants complexes à leurs clients mondiaux. Notre équipe technique possède une vaste expérience du secteur, ce qui nous permet d’intégrer parfaitement la technologie de fabrication avancée avec des exigences d’ingénierie pratiques.

Sources de référence pour les déclarations clés :

• Recherche sur les technologies de fabrication hybrides additives et soustractives - International Journal of Machine Tools and Manufacture, numéro 3, 2025
• Algorithmes intelligents d’optimisation de chemin dans l’usinage CNC 5 axes - Rapport technique, Society of Manufacturing Engineers (SME)
