Pourquoi certains travaux de flexion des tubes sont-ils « impossibles » ? — Une vue pratique depuis le plancher d’usinage
>pourquoi certains travaux de flexion de tubes sont "Impossible" ? — Une vue pratique depuis le plancher d’usinage
style="font-family : Calibri ;">
>Dans l’industrie de l’usinage, nous recevons souvent des demandes concernant le pliage personnalisé des tubes. Cependant, après avoir évalué certains dessins, nous devons parfois répondre : "Ce contournement tubulaire n’est pas faisable. » Il est compréhensible que cela puisse dérouter et décevoir les clients. Mais pourquoi certains designs de pliage de tubes sont-ils vraiment < span style="font-family : Calibri ;">"inworkable" ? Met
style="font-family : Calibri ;">
1. Rayon de courbure trop petit
>C’est l’un des problèmes les plus courants. Chaque métal a un rayon de flexion minimal, et si la conception nécessite un rayon plus petit que cela, le matériau risque de se fissurer, de casser ou de reprendre excessivement lors de la courbure. Par exemple, l’acier inoxydable ou le titane nécessitent généralement un rayon de courbure de 2< span style = « font-family : 宋体 ; « >– 3 fois le diamètre du tube. Un design dont le rayon de courbure est inférieur à 1D a très de chances d’échouer.
style="font-family : Calibri ;">
>2. Courber trop près de l’extrémité du tube
style="font-family : Calibri ;">
>Parfois, la courbure est conçue trop près de l’extrémité du tube, ce qui la rend difficile à exécuter. Le tube doit être serré lors de la courbure, et si le point de flexion est trop proche du bord, la machine peut ' ne le saisir pas correctement, ce qui peut entraîner des glissements, des déformations ou des déchets.
style="font-family : Calibri ;">
>3. Interférences d’outil ou limitations d’espace
style="font-family : Calibri ;">
>Dans les conceptions complexes à multiples courbes, si les distances entre les courbes sont trop courtes, les outils de courbure peuvent interférer entre eux. De plus, si le tube courbé doit tenir dans un espace confiné, le design peut ne pas être pratiquement installable—même s’il peut être fabriqué.
>
>4. Wall Thickness–to–Diameter Imbalance
style="font-family : Calibri ;">
>Un tube de grand diamètre associé à des parois très fines peut sembler théoriquement pliable, mais en pratique, cela peut entraîner des plis ou des effondrements. Par exemple, si un tube en aluminium fait plus de 25 mm de diamètre mais moins de 1 mm d’épaisseur de paroi, plier sans support interne est presque impossible.
>
5. Challenging Materials
style="font-family : Calibri ;">
>Certains matériaux à haute résistance ou élastiques comme le titane ou l’Inconel sont intrinsèquement difficiles à plier. Ces matériaux ont tendance à jaillir et peuvent se fissurer à la surface. Ces travaux nécessitent des outillages personnalisés et une rémunération précise, ce qui augmente considérablement la complexité et le coût.
style="font-family : Calibri ;">
>6. Dessins sans fabricabilité en tête
style="font-family : Calibri ;">

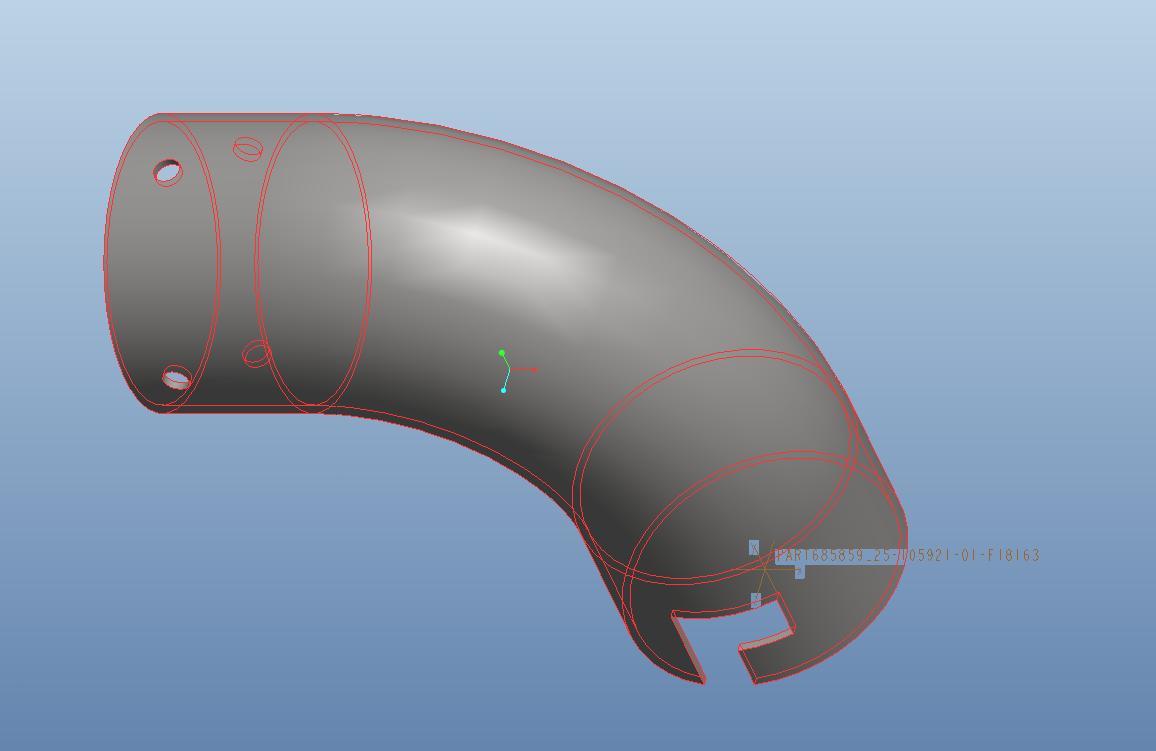

>De nombreux designs sont créés en tenant compte de l’ajustement spatial, mais pas de la faisabilité de fabrication. Ce qui semble parfait en CAO peut être irréalisable dans la réalité à cause de tous les problèmes mentionnés ci-dessus.
style="font-family : Calibri ;">
>Alors, que peut-on faire ?
style="font-family : Calibri ;">
>Lors de la conception pour le pliage de tubes, it' crucial de collaborer rapidement avec votre partenaire d’usinage. Des paramètres comme le rayon de courbure, le choix du matériau et les positions de flexion doivent être optimisés ensemble. Des méthodes alternatives comme la soudure ou la fabrication avec des pièces plates peuvent également fournir des solutions pratiques lorsque la flexion directe n’est pas possible.
style="font-family : Calibri ;">
style="font-family : Calibri ;">L’usinage est une discipline où les détails comptent. Comprendre pourquoi quelque chose "can' pas fait » aide à éviter la perte de temps et de coûts. Elle rapproche le design de la réalité—et rend la production plus fluide et plus efficace.
