Points clés avant de prendre Order des services de fraisage CNC
Dans l’environnement manufacturier très concurrentiel d’aujourd’hui, la précision et l’efficacité sont plus cruciales que jamais. Le fraisage CNC (Computer Numerical Control) est devenu la pierre angulaire du prototypage moderne, de la production à faible volume et de la fabrication de composants de haute précision. Pour les ingénieurs, les responsables achats et les concepteurs de produits, comprendre le fraisage CNC avant de passer commande est essentiel pour garantir la qualité, contrôler les coûts et assurer une livraison dans les délais. Chez Brightstar Prototype CNC Co., Ltd, nous sommes spécialisés dans l’usinage CNC de précision, offrant une expertise complète en fraisage 3/4/5 axes, production complexe de pièces et prototypage rapide. Ce guide fournira les informations essentielles nécessaires pour prendre des décisions éclairées lors de la commande de services de fraisage CNC.
Comprendre le fraisage CNC
Le fraisage CNC est un procédé contrôlé par ordinateur qui retire la matière d’une pièce à travailler à l’aide d’outils de coupe rotatifs. Contrairement à l’usinage traditionnel, le fraisage CNC offre une précision, une répétabilité et une scalabilité inégalées. En intégrant la programmation informatique (G-code) à des machines à grande vitesse, les fabricants peuvent produire de façon constante des géométries complexes, des tolérances strictes et des finitions de haute qualité.
Pour les entreprises et les ingénieurs, connaître les capacités du fraisage CNC permet d’éviter des erreurs coûteuses. Les machines CNC vont de simples fraises 3 axes à des centres d’usinage CNC avancés à 5 axes, permettant la production de composants avec des sous-découpes complexes, des surfaces inclinées et des caractéristiques détaillées impossibles à réaliser manuellement.
Terminologie clé à connaître :
Fraiseuse CNC / Usinage CNC : Cela désigne le processus global de retrait des matériaux utilisant la technologie CNC.
Tour CNC : Bien que similaires dans leur concept, les tours font pivoter la pièce à travailler au lieu de l’outil de coupe et sont meilleurs pour les composants symétriques.
CNC à 5 axes : Les machines à cinq axes simultanés permettent un usinage complexe multi-surfaces dans une seule configuration.
Usinage CNC de précision : Met l’accent sur les tolérances élevées (souvent ±0,005 mm), essentielles pour les pièces aérospatiales, médicales et automobiles.
Comprendre ces termes garantit une communication efficace avec les fournisseurs et évite les malentendus sur la capacité, les prix et les délais d’exécution.

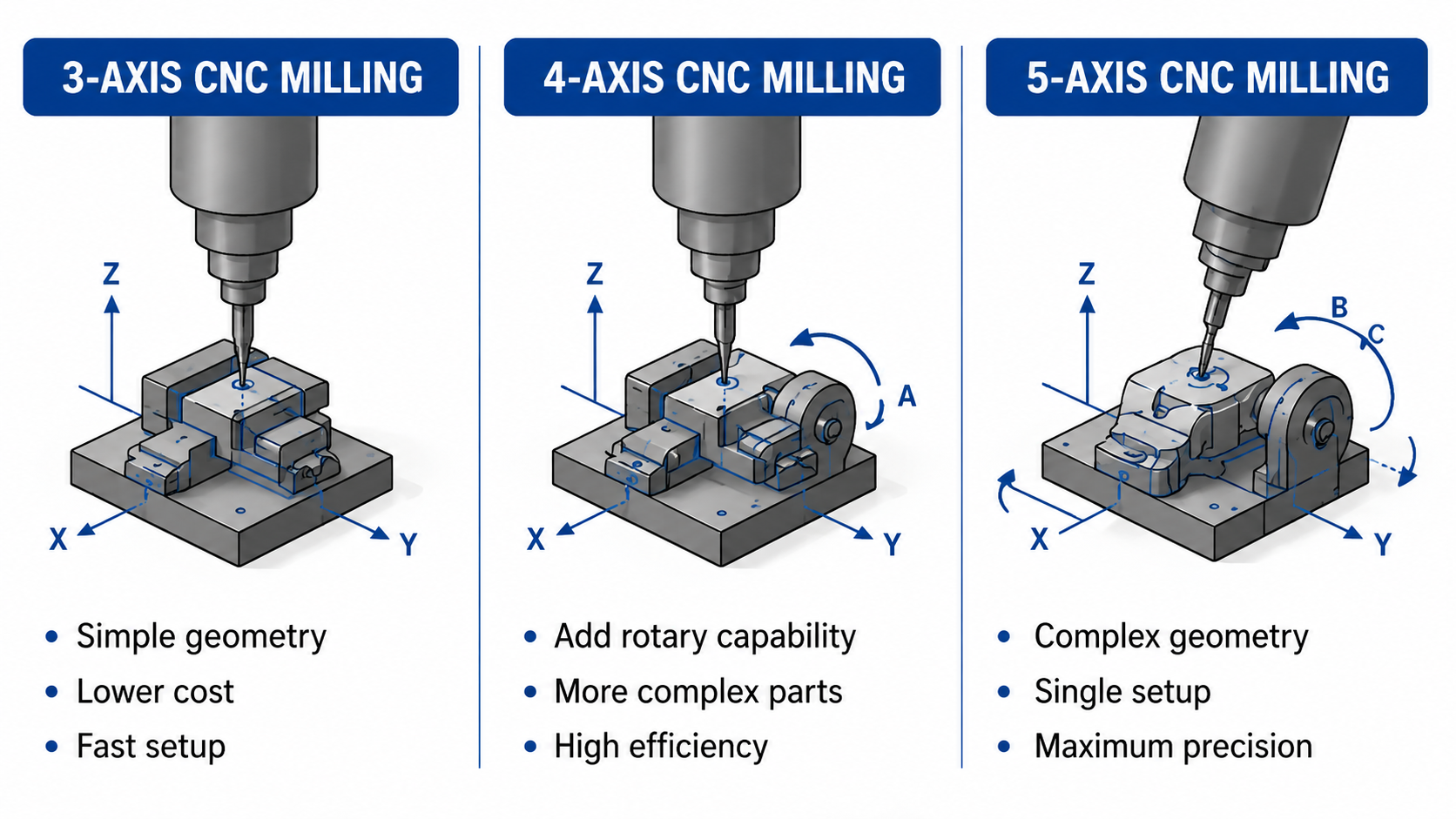

Choisir le bon procédé CNC
Toutes les pièces ne nécessitent pas le même type d’usinage. Le choix entre une fraise CNC, un tour ou un usinage 5 axes dépend de votre conception et de vos exigences fonctionnelles.
Fraisage CNC 3 axes : Idéal pour les surfaces planes ou simples et contourées. Les plus économiques et largement disponibles.
Fraisage CNC 4 axes : Ajoute un axe rotatif pour des profils plus complexes, tels que des structures en forme d’engrenages ou des coupes circulaires.
Fraisage CNC 5 axes : All permet un mouvement simultané sur cinq axes, permettant des formes complexes, des surfaces inclinées et des découpes sans avoir à installer plusieurs axes. Cela réduit les erreurs potentielles et accélère la production.
Chez Brightstar, notre portefeuille comprend des services d’usinage CNC 3/4/5 axes, permettant aux clients de produire tout, des prototypes simples aux composants très complexes, y compris des pièces aérospatiales et médicales.
Facteurs influençant les coûts d’usinage CNC
Plusieurs facteurs influencent le prix de l’usinage CNC :
Complexité de la pièce : Features comme les poches profondes, les murs fins et les coins vifs augmentent le temps de montage et d’usinage.
Tolérances : Des tolérances plus strictes nécessitent des débits d’alimentation plus lents, des outils de précision et des inspections de qualité supplémentaires.
Matériel : L’aluminium, l’acier inoxydable, le titane et les plastiques présentent chacun des caractéristiques d’usinage et des exigences d’outillages différentes.
Quantité : Bien que la CNC excelle dans la précision à faible volume, des tailles de lots plus grandes peuvent réduire les coûts unitaires grâce à une programmation efficace et des parcours d’outil optimisés.
Finition de surface et post-traitement : Le polissage, l’anodisation ou le traitement thermique peuvent augmenter le temps et le coût de production.
En évaluant ces variables avant la commande, les clients peuvent éviter les surprises et choisir un fournisseur qui correspond à leur budget, leur calendrier et leurs attentes en matière de qualité.

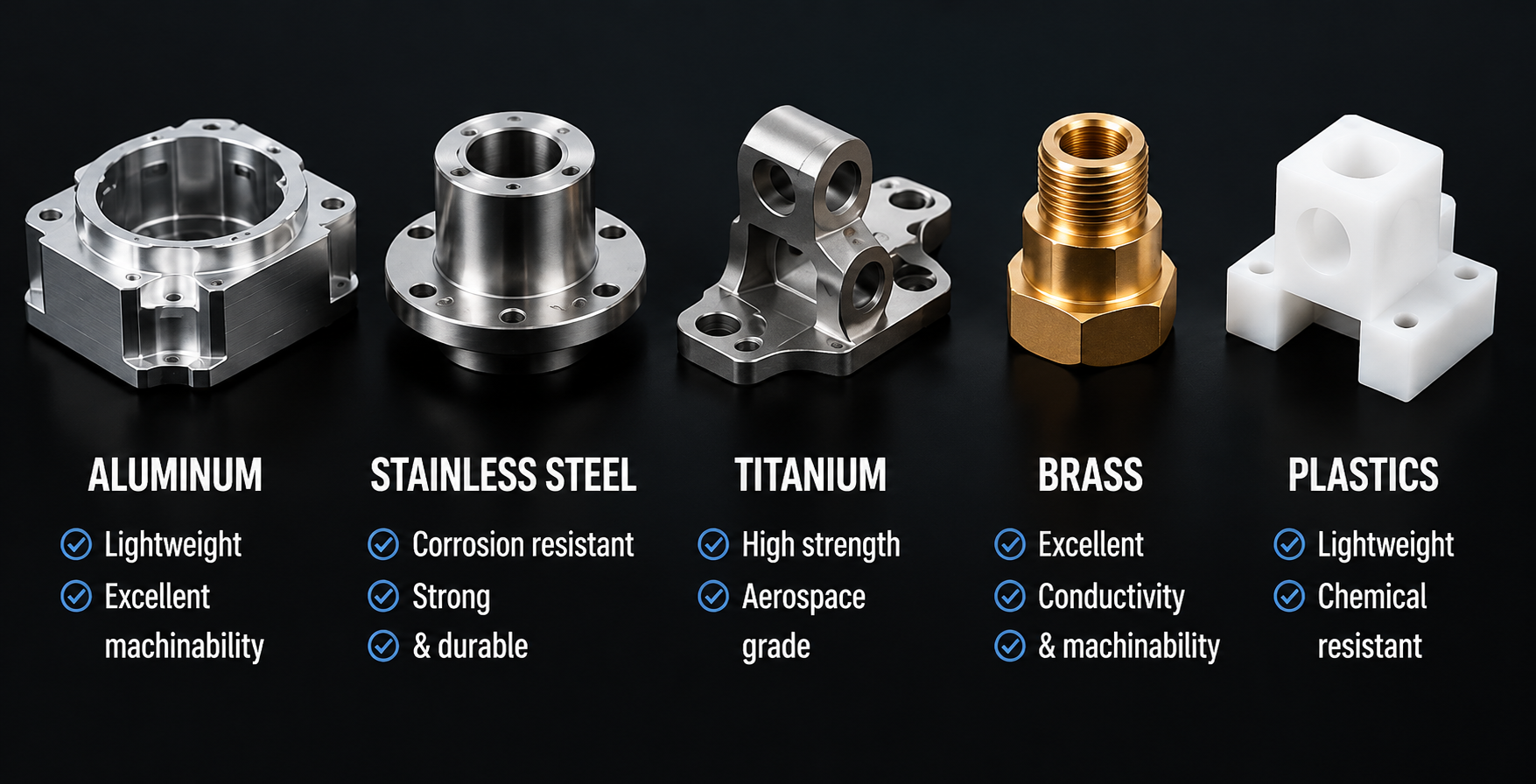

Choix des matériaux pour le fraisage CNC
Choisir le bon matériau est essentiel pour la performance et la mécanique des pièces. Les matériaux courants incluent :
Usinage CNC en aluminium : Léger, résistant à la corrosion, facile à usiner, idéal pour l’aérospatiale, l’automobile et les prototypes.
Usinage CNC en acier inoxydable : Solide, résistante à l’usure, utilisée dans les applications médicales, alimentaires et structurelles.
Fraisage CNC en titane : Rapport résistance/poids exceptionnel, utilisé dans l’aérospatiale et les implants médicaux.
Plastiques et composites : Des matériaux comme le POM, l’ABS et le PC conviennent aux composants ou prototypes de faible poids.
Chaque matériau influence l’usure de l’outil, les vitesses de coupe et le coût. Chez Brightstar, nous vous conseillons de choisir le matériau optimal selon vos besoins de conception et votre application prévue.
Conception pour la fabricabilité (DFM) et l’optimisation des coûts
Les principes DFM aident à réduire la complexité et les coûts de fabrication tout en maintenant la qualité :
Épaisseur des parois : Maintenez une épaisseur minimale recommandée pour éviter la déformation lors de l’usinage.
Filets et rayons : Remplacez les coins internes tranchants par des rayons pour réduire les contraintes de l’outil et améliorer la finition de surface.
Accessibilité des outils : Assurez-vous que les fonctionnalités sont accessibles à l’outil de coupe sans avoir à installer plusieurs installations.
Considérations entre le lot et le prototype : Le DFM prend également en compte l’efficacité des outillages pour la production en grand nombre par rapport à l’usinage en un seul prototype.
En collaborant avec un partenaire d’usinage CNC de précision, les clients peuvent mettre en œuvre des stratégies DFM dès le début de la phase de conception, réduisant ainsi les retravails, minimisant la ferraille et accélérant la livraison.
Le flux de travail du fraisage CNC : que se passe-t-il après avoir envoyé un dessin ?
Beaucoup d’acheteurs supposent que l’usinage CNC commence lorsque la machine commence à couper le métal. En réalité, les services de fraisage CNC réussis reposent sur un flux de travail complet qui commence bien avant la production.
Comprendre ce processus aide les clients à communiquer plus efficacement avec un atelier d’usinage CNC et à anticiper les délais de livraison, les prix et les défis techniques.
1. RFQ et examen technique
Le processus commence par une demande de devis (RFQ). À ce stade, le fournisseur évalue :
Dessins 2D ou fichiers CAO 3D
Exigences en matière de matériaux
Exigences de finition de surface
Spécifications de tolérance
Quantité et attentes de livraison
Procédés secondaires tels que l’anodisation ou le traitement thermique
C’est là que de nombreuses opportunités d’économies apparaissent.
Une entreprise professionnelle d’usinage CNC ne se contente pas de citer un dessin. Au lieu de cela, les ingénieurs analysent la fabricabilité et identifient les risques potentiels avant le début de l’usinage, s’assurant que le procédé proposé est pratique, efficace et reproductible.
2. Programmation FAO et développement de parcours d’outils
Une fois le projet approuvé, l’étape suivante est la programmation FAO.
Le logiciel FAO convertit la géométrie CAO en trajectoires d’outil lisibles par machine.
Cette étape détermine :
Stratégie de coupe
Sélection d’outils
Valeurs de passage et de réduction
Vitesses d’avance et vitesses de broche
Évitement des collisions
Séquence d’usinage
Pour l’usinage CNC complexe, la qualité de programmation détermine souvent la qualité finale des pièces.
Un mauvais parcours d’outil peut entraîner :
Usure excessive des outils
Éclat de surface
Déviation dimensionnelle
Temps d’usinage long
Coût d’usinage plus élevé
C’est particulièrement crucial dans l’usinage CNC à 5 axes, où l’orientation des outils et les mouvements simultanés nécessitent une expérience avancée en programmation.
Un fournisseur expérimenté optimisera la stratégie d’usinage avant la production plutôt que de se fier à l’essai-erreur de la machine.
Usinage CNC 3 axes vs 5 axes : lequel avez-vous vraiment besoin ?
L’une des questions les plus courantes posées par les acheteurs est la suivante :
Dois-je choisir l’usinage 3 ou 5 axes ?
La réponse dépend de la géométrie, de la tolérance et des objectifs de production.
Fraisage CNC 3 axes
Idéal pour :
Surfaces planes
Poches simples
Crochets conventionnels
Pièces mécaniques Standard
Avantages :
Coût de la machine plus bas
Réglage plus rapide
Prix compétitif
Adapté à la plupart des composants standards
Cependant, des limitations apparaissent lorsque la pièce contient :
Surfaces inclinées
Sous-découpes
Cavités profondes
Caractéristiques de précision multi-faces
Ces conceptions nécessitent souvent plusieurs configurations, augmentant les risques et la main-d’œuvre.

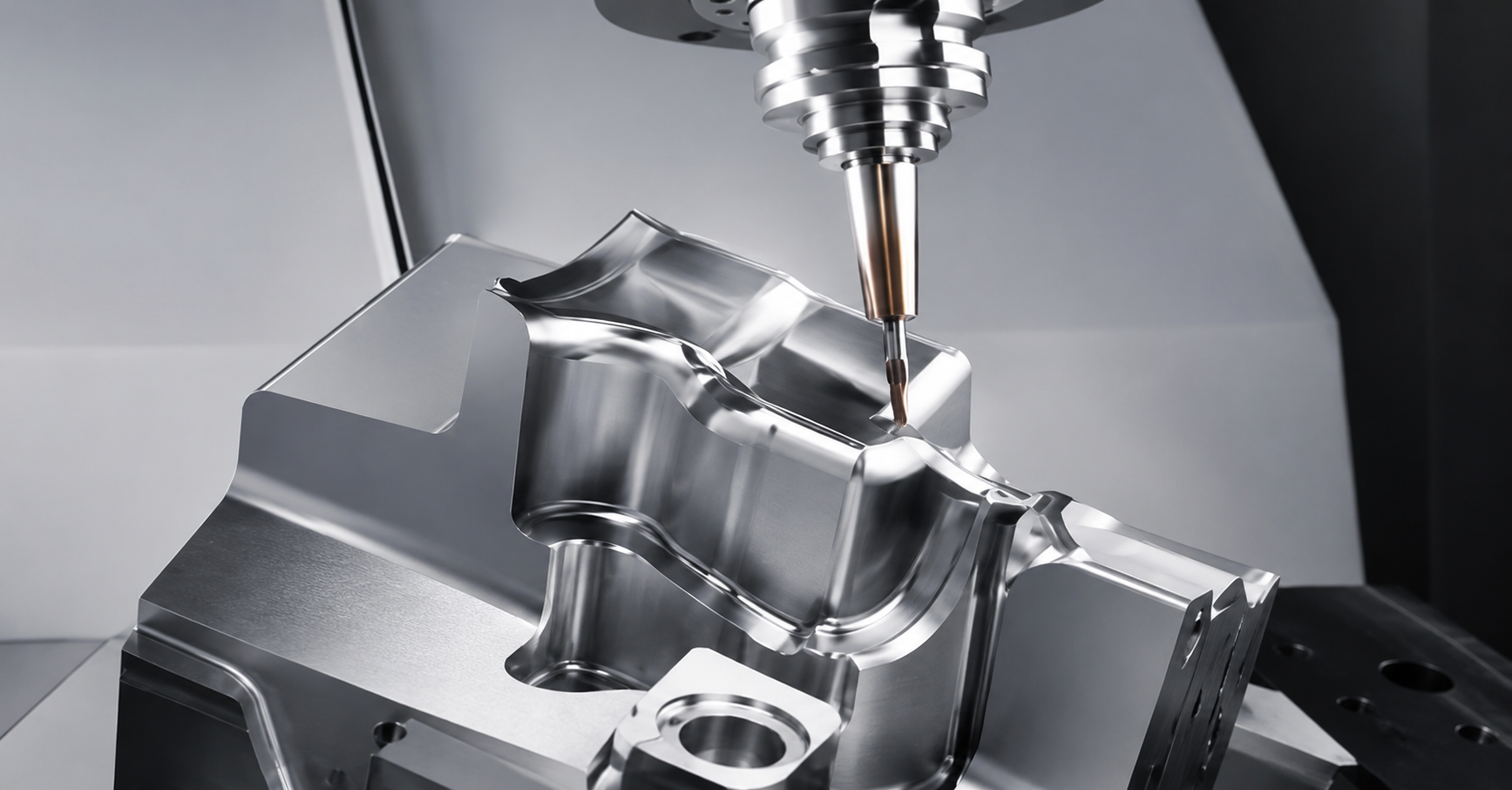

Fraisage CNC 5 axes
Idéal pour :
Pièces aérospatiales
Composantes médicales
Boîtiers de précision
Assemblages d’automatisation
Pièces complexes en aluminium
Les avantages incluent :
Usinage à installation unique
Meilleure précision positionnelle
Modifications réduites des installations
Amélioration de la qualité de surface
Délai total d’exécution plus court
Pour les services d’usinage CNC 5 axes, l’objectif n’est pas simplement « un équipement plus avancé ».
Le véritable bénéfice est de réduire l’erreur accumulée.
Chaque configuration supplémentaire introduit une variation de positionnement.
En usinant plusieurs faces en une seule opération, la CNC à 5 axes améliore la cohérence tout en réduisant les temps d’inspection et de manipulation.
C’est pourquoi des industries telles que l’usinage CNC aérospatial et le usinage CNC médical dépendent de plus en plus de la fabrication multi-axes.
Chez Brightstar, beaucoup de nos pièces d’usinage complexes sont produites à l’aide de centres d’usinage à 5 axes, en particulier pour les clients nécessitant des tolérances géométriques strictes et une précision multi-surface.
Attentes en matière de tolérance : quelle est la précision du fraisage CNC ?
La précision est l’une des principales raisons pour lesquelles les entreprises choisissent l’usinage CNC.
Mais de nombreuses équipes d’achats ne comprennent pas les tolérances.
Toutes les fonctionnalités ne nécessitent pas une précision ultra-précise.
Les tolérances typiques de fraisage CNC incluent :
| Exigence | Répartition typique |
|---|---|
| Usinage Standard | ±0,05-0,10 mm |
| Usinage de précision | ±0,01-0,02 mm |
| CNC haute précision | ±0,005 mm ou plus serré |
Des tolérances plus strictes nécessitent :
Rigidité machine plus élevée
Fixation stable
Compensation des outils
Contrôle de la température
Temps d’inspection supplémentaire
Cela affecte directement le prix de l’usinage CNC.
Une erreur d’ingénierie courante consiste à appliquer des tolérances extrêmement strictes à des fonctionnalités non fonctionnelles.
Par exemple : un boîtier peut nécessiter ±0,01 mm sur un alésage de roulement, mais pas nécessairement sur des surfaces extérieures esthétiques.
La surtolérance augmente :
Temps d’usinage
Charge de travail d’inspection
Risque de ferraille
Coût global
C’est pourquoi la communication en ingénierie est importante.
La finition de surface compte plus que ce que beaucoup d’acheteurs attendent
Un autre facteur critique est la finition de surface.
Les clients spécifient souvent les valeurs Ra sans vraiment comprendre leurs implications de fabrication.
La finition de surface dépend de :
Matériel
État de l’outil
Stratégie du parcours d’outil
Paramètres de coupe
Rigidité de la machine
Les exigences typiques incluent :
| Finition de surface | Application |
|---|---|
| Ra 3.2 | Usinage général |
| Ra 1.6 | Surfaces fonctionnelles |
| Ra 0.8 | Composants de précision |
| Ra 0,4 ou plus fine | Surfaces optiques ou d’étanchéité |
À mesure que les exigences de rugosité deviennent plus strictes, l’usinage devient plus lent et plus coûteux.
Par exemple : une pièce nécessitant Ra0.2 exige généralement :
Outils de finition fine
Taux d’avance réduits
Passes supplémentaires de polissage ou de finition
De nombreux clients sont surpris que la finition de surface puisse influencer le coût plus que la tolérance dimensionnelle.
Les fournisseurs professionnels expliquent ces compromis lors du devis plutôt qu’après le début de la production.
Erreurs courantes lors de la Order de services d’usinage CNC
Après year dans l’usinage CNC de précision, nous constatons des problèmes récurrents qui engendrent des retards et des coûts inutiles.
1. Géométrie trop compliquée
Les conceptions incluent parfois :
Cavités profondes et étroites
Coins internes vifs
Murs fins et non soutenus
Ces fonctionnalités peuvent être théoriquement possibles mais coûteuses et instables à machiner.
La simplification de la conception produit souvent de meilleurs résultats.
2. Délais irréalistes
Une livraison rapide est réalisable.
Cependant, le délai de préparation dépend de :
Disponibilité des matériaux
Ordonnancement machine
Traitement secondaire
Exigences d’inspection
Un fournisseur fiable d’usinage CNC fournit des plans de livraison réalistes plutôt que de promettre des délais impossibles.
Brightstar soutient le prototypage rapide et les projets urgents, mais nous privilégions des plannings réalisables et une stabilité de qualité.
3. Choisir les fournisseurs uniquement en fonction du prix
C’est peut-être la plus grande erreur.
Les devis à faible coût peuvent masquer des risques tels que :
Programmation inexpérimentée
Capacité d’inspection limitée
Mauvaise conception des luminaires
Systèmes de qualité instables
Le fournisseur le moins cher devient souvent le plus cher après :
Retards
Refonte
Ferraille
Assemblages défaillants
Les achats professionnels évaluent la valeur totale de fabrication, pas seulement le prix unitaire.
Comment choisir un fournisseur fiable d’usinage CNC
Trouver le bon fournisseur est souvent plus important que de trouver le prix le plus bas.
Le marché mondial compte des milliers d’ateliers de fabrication CNC et de fournisseurs d’usinage CNC, mais les niveaux de capacité varient considérablement.
Avant de passer commande, les acheteurs doivent évaluer les fournisseurs en fonction de plusieurs facteurs critiques.
Capacité d’ingénierie
Un fournisseur fiable doit faire plus que simplement manipuler des machines.
Cherchez des entreprises qui proposent :
Retour du DFM
Recommandations de processus
Guidage matériel
Analyse des risques d’usinage
Communication technique
Un fabricant professionnel d’usinage de précision CNC agit comme un partenaire d’ingénierie, et non simplement un fournisseur de production.
Si un fournisseur accepte chaque dessin sans discussion, cela peut indiquer une implication limitée de l’ingénierie.
Les fournisseurs compétents posent des questions.
Ils remettent en question les hypothèses.
Ils identifient les risques potentiels de fabrication avant le début de la production.
Équipement et capacité d’usinage
La capacité de la machine affecte directement la complexité des pièces et la fiabilité de la livraison.
Demandez aux fournisseurs :
Capacité à 3 axes
Capacité à 4 axes
Disponibilité du centre d’usinage CNC 5 axes
Taille maximale d’usinage
Expérience matérielle
Production capacité
De nombreux fournisseurs font la promotion de l’usinage CNC 5 axes, mais la capacité réelle dépend de :
Précision de la machine
Programmation CAM
Conception des luminaires
Expérience de l’opérateur
Chez Brightstar, nous exploitons 70+ machines CNC, y compris des centres d’usinage 3/4/5 axes, ce qui nous permet de supporter :
Usinage de prototypes
Production à faible volume
Fabrication en bateaux moyens
Projets complexes de fraisage de précision
Cette capacité offre une flexibilité de planification et réduit les goulets d’étranglement de production.
Capacité de contrôle qualité et d’inspection
La qualité ne devrait jamais dépendre de la chance.
Des services fiables d’usinage CNC de précision nécessitent des systèmes d’inspection structurés.
Demandez aux fournisseurs :

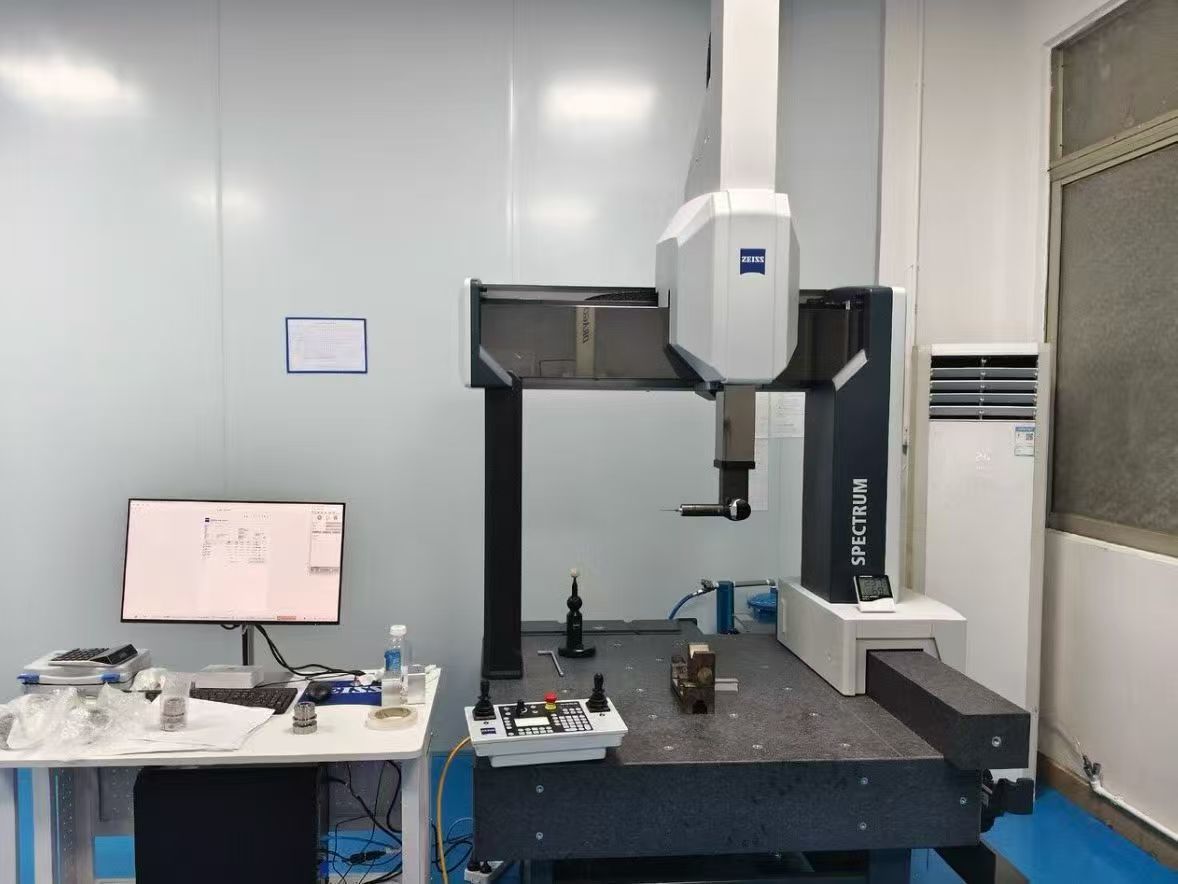

Inspection du CMM
Rapports de la FAI
Inspection en cours de processus
Traçabilité des matériaux
Rapports finaux de qualité
L’inspection devient particulièrement importante pour :
Pièces aérospatiales
Composantes médicales
Assemblages de précision
Usinage à tolérance serrée
Un fournisseur sans capacité de mesure avancée peut avoir du mal à valider les exigences de précision.
Brightstar met en œuvre une QC complète, soutenue par une inspection automatique CMM, garantissant la cohérence dimensionnelle et une documentation de qualité traçable.
Pour les projets de haute précision, la capacité de mesure est souvent aussi importante que la capacité d’usinage.
Pourquoi de nombreux acheteurs internationaux recherchent :
Usinage CNC en Chine
Service de fraisage CNC en Chine
Service d’usinage CNC en Chine
Usinage CNC de précision en Chine
La raison est simple.
La Chine combine :
Chaînes d’approvisionnement matures
Infrastructure de fabrication avancée
Structures de coûts concurrentielles
Talent qualifié en usinage
Approvisionnement rapide en matériaux
Cependant, la capacité varie considérablement.
Toutes les entreprises chinoises d’usinage CNC ne respectent pas les mêmes normes.
La réussite de l’externalisation dépend de la sélection de fournisseurs avec :
Équipes d’ingénierie solides
Contrôle stable des procédés
Expérience éprouvée en usinage
Communication fiable
Pourquoi Brightstar se concentre sur le fraisage de précision et les pièces complexes
Chez Brightstar Prototype CNC Co., Ltd, notre philosophie est simple :
L’usinage de précision ne consiste pas seulement à fabriquer des pièces — il s’agit aussi de résoudre les défis de fabrication.
Nous nous concentrons principalement sur :
Fraisage de précision
Notre force réside dans :
Pièces de fraisage complexes
Usinage multi-surfaces
Composants de tolérance stricts
Usinage de l’aluminium et de l’acier inoxydable
Assemblages d’automatisation
Boîtiers de précision
Bien que de nombreux ateliers d’usinage proposent des services variés, Brightstar se concentre sur les domaines où l’expertise en ingénierie et en usinage crée la plus grande valeur.
Usinage CNC 3/4/5 axes
Notre capacité de fabrication comprend :
Usinage CNC 3 axes
Usinage à 4 axes
Services d’usinage CNC 5 axes
Cela permet une production efficace de :
Pièces prototypes
Production à faible volume
Géométries complexes
Assemblages de haute précision
De nombreux projets clients impliquent des éléments nécessitant :
Usinage multiface
Précision positionnelle
Qualité cosmétique
Tolérances répétables
Notre stratégie d’usinage est conçue pour répondre à ces exigences de manière cohérente.
Prototypage rapide et flexibilité du Production
Le développement Produit suit rarement une trajectoire droite.
Les révisions de conception ont lieu.
Les délais changent.
Les exigences d’ingénierie évoluent.
C’est pourquoi le prototypage rapide est important.
Supports Brightstar :
Usinage de prototypes
Échantillons d’ingénierie
Production pilote
Fabrication par lots
L’itération rapide aide les clients à valider les conceptions plus tôt et à réduire les risques liés au projet.
Pour de nombreux acheteurs, la flexibilité devient tout aussi précieuse que la précision de l’usinage.
Foire aux questions sur les services de fraisage CNC
Qu’est-ce que le fraisage CNC ?
Le fraisage CNC est un procédé d’usinage contrôlé par ordinateur qui retire des matériaux à l’aide d’outils de coupe rotatifs pour créer des pièces et des géométries précises.
Quelle est la différence entre le fraisage CNC et le tournage CNC ?
Le fraisage CNC fait tourner l’outil de coupe pendant que la pièce reste fixe.
Le tournage CNC fait pivoter la pièce et convient mieux aux composants cylindriques ou rotatifs.
L’usinage 5 axes est-il toujours nécessaire ?
L’usinage CNC n° 5 axes est idéal pour les géométries complexes, les surfaces inclinées et la précision multiface.
De nombreux composants standards peuvent être produits de manière plus économique grâce à l’usinage à 3 axes.
Qu’est-ce qui influence le plus le coût de l’usinage CNC ?
Les principaux facteurs de coût incluent :
Complexité géométrique
Sélection des matériaux
Exigences de tolérance
Finition de surface
Quantité
Traitement secondaire
Quelle précision peut être la fraise CNC ?
Les portées typiques de l’usinage CNC de précision :
±0,01 mm
± 0,005 mm ou plus serré selon les exigences de conception et d’inspection.
Dernières réflexions
Order des services de fraisage CNC ne doit jamais être considéré comme une simple transaction d’achat.
Les projets réussis résultent de la collaboration entre la conception technique et l’expertise en fabrication.
Compréhension :
Sélection des procédés CNC
Comportement matériel
Principes de la DFM
Stratégie de tolérance
Capacité du fournisseur
Aide à réduire les coûts, raccourcir les délais et améliorer la qualité du produit final.
Que vous ayez besoin d’usinage de prototype, de fraisage de précision ou de composants CNC complexes à 5 axes, choisir le bon partenaire d’usinage fait toute la différence.
Chez Brightstar Prototype CNC Co., Ltd, nous combinons des connaissances en ingénierie, des capacités d’usinage 3/4/5 axes et un contrôle qualité complet des procédés pour soutenir les clients développant des composants de précision dans les secteurs de l’automatisation, de l’électronique, de la médecine, de l’aérospatiale et de l’industrie.
Avez-vous un plan ou une demande de soumission en cours de développement ?
Notre équipe d’ingénierie est prête à examiner votre projet et à fournir des recommandations d’usinage, des retours DFM et un soutien compétitif pour les devis.
