Prototypage rapide : un guide complet pour accélérer l’innovation

Prototypage rapide : un guide complet pour accélérer l’innovation

À l’ère actuelle au rythme effréné, le prototypage rapide est devenu une technologie clé pour stimuler l’innovation produit et accélérer le processus de développement. Elle a non seulement changé les méthodes traditionnelles de conception et de fabrication de produits, mais a aussi offert aux entreprises des solutions plus efficaces et flexibles pour se démarquer dans une concurrence acharnée sur le marché. Avec plus de dix ans d’expérience en prototypage rapide, nous rencontrons souvent diverses questions de la part de clients développant des produits innovants, comme la question de choisir l’impression 3D ou l’usinage pour la fabrication de prototypes, et quels matériaux sont les plus adaptés. Cet article abordera tous les aspects du prototypage rapide, y compris sa définition, ses principes techniques, ses scénarios d’application et les tendances futures du développement, afin de vous fournir un guide complet et pratique.

Qu’est-ce que le prototypage rapide ?

Le prototypage rapide est une technologie de fabrication basée sur des données de conception assistée par ordinateur (CAO) en trois dimensions. Il construit rapidement des modèles physiques pour valider les concepts de conception, tester des fonctionnalités et recueillir les retours des utilisateurs. Le cœur de ce processus réside dans le mot « rapide », qui met l’accent sur la transformation des idées de conception en modèles physiques tangibles et testables en peu de temps, réduisant ainsi significativement le cycle de développement du produit entre le concept et le marché. Comparé aux méthodes de fabrication traditionnelles, le prototypage rapide présente des avantages significatifs, tels que la capacité d’itérer rapidement les conceptions, de réduire les coûts et d’améliorer la qualité du produit. Il est largement utilisé dans divers secteurs, de l’électronique grand public à l’aérospatiale, des dispositifs médicaux à la fabrication automobile, où le prototypage rapide joue un rôle indispensable.

Méthodes et procédés de prototypage rapide

Le processus de prototypage rapide commence généralement par une étude approfondie des besoins des utilisateurs et des tendances du marché. À ce stade, les équipes de conception collectent une grande quantité d’informations via des études de marché, des entretiens utilisateurs et des analyses concurrentielles des produits afin de s’assurer que la conception du produit répond aux besoins réels des utilisateurs cibles. Par la suite, les concepteurs utilisent des logiciels de CAO professionnels pour transformer ces besoins en modèles tridimensionnels détaillés. Ces modèles ne sont pas seulement des fichiers numériques virtuels, mais aussi la base des processus de fabrication ultérieurs. Grâce aux logiciels de CAO, les concepteurs peuvent définir précisément la forme, la taille et la structure du produit, et même simuler l’apparence et la fonctionnalité du produit pour identifier et résoudre d’éventuels problèmes de conception avant de fabriquer des prototypes physiques.

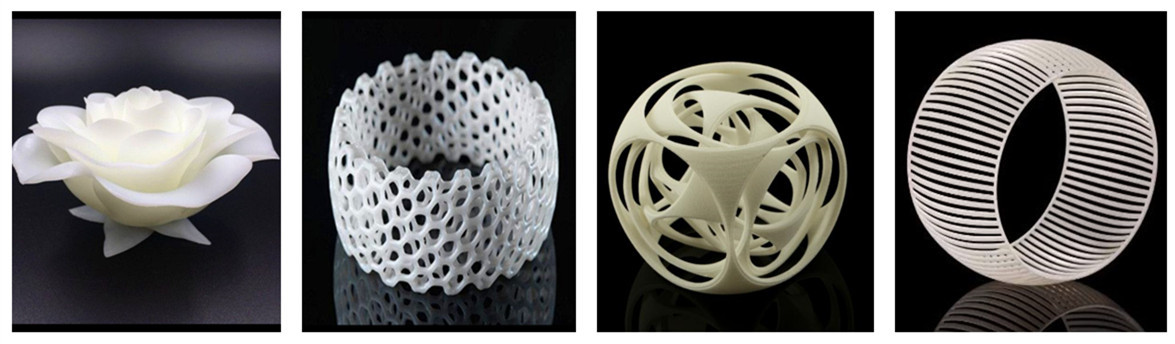

Une fois le modèle CAO prêt, l’étape suivante consiste à transformer ces modèles numériques en prototypes physiques réels. Ce procédé repose principalement sur deux technologies de fabrication : la fabrication additive et la fabrication soustractive. La fabrication additive, communément appelée impression 3D, est une technologie qui construit des objets en ajoutant des matériaux couche par couche. Il se caractérise par sa rapidité, sa flexibilité et l’élimination du besoin de moules, ce qui le rend adapté à la création de formes géométriques complexes et de produits personnalisés. Les technologies courantes de fabrication additive incluent la modélisation par dépôt fusionné (FDM), la stéréolithographie (SLA), le frittage sélectif au laser (SLS) et la fusion sélective par laser (SLM). La technologie FDM utilise des filaments thermoplastiques, qui sont extrudés et solidifiés couche par couche à travers une buse chauffée pour créer des pièces durables ; La technologie SLA utilise la lumière ultraviolette pour durcir la résine liquide, obtenant des finitions de surface fines et à haute résolution ; La technologie SLS utilise des lasers pour fritter des matériaux en poudre afin de produire des composants complexes en métal ou en plastique. Un avantage significatif de la technologie SLM est sa capacité à créer des structures internes complexes souvent difficiles ou trop coûteuses à réaliser avec les méthodes de fabrication traditionnelles. Par exemple, dans l’industrie aérospatiale, le SLM peut être utilisé pour fabriquer des composants moteurs légers mais très résistants, ainsi que des pièces structurelles, qui réduisent non seulement le poids des avions mais améliorent également leur efficacité énergétique.

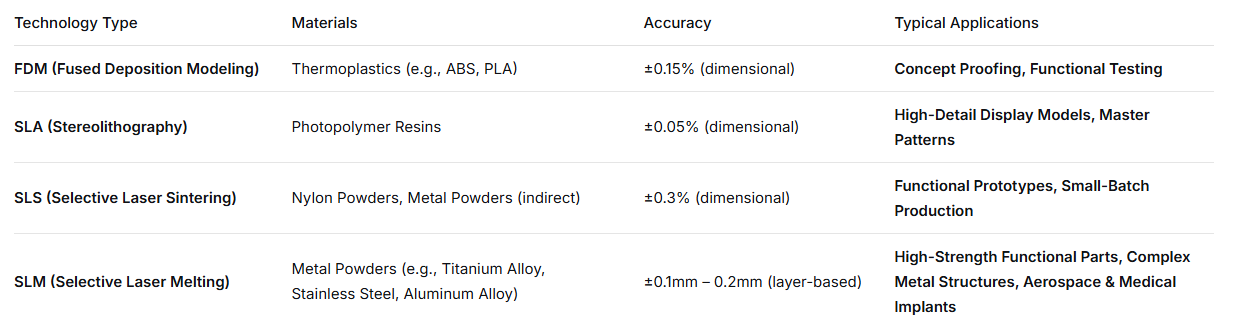

De manière générale, la comparaison entre la précision de fabrication, les matériaux et les scénarios d’application pour ces quatre types de technologies de fabrication additive est la suivante :

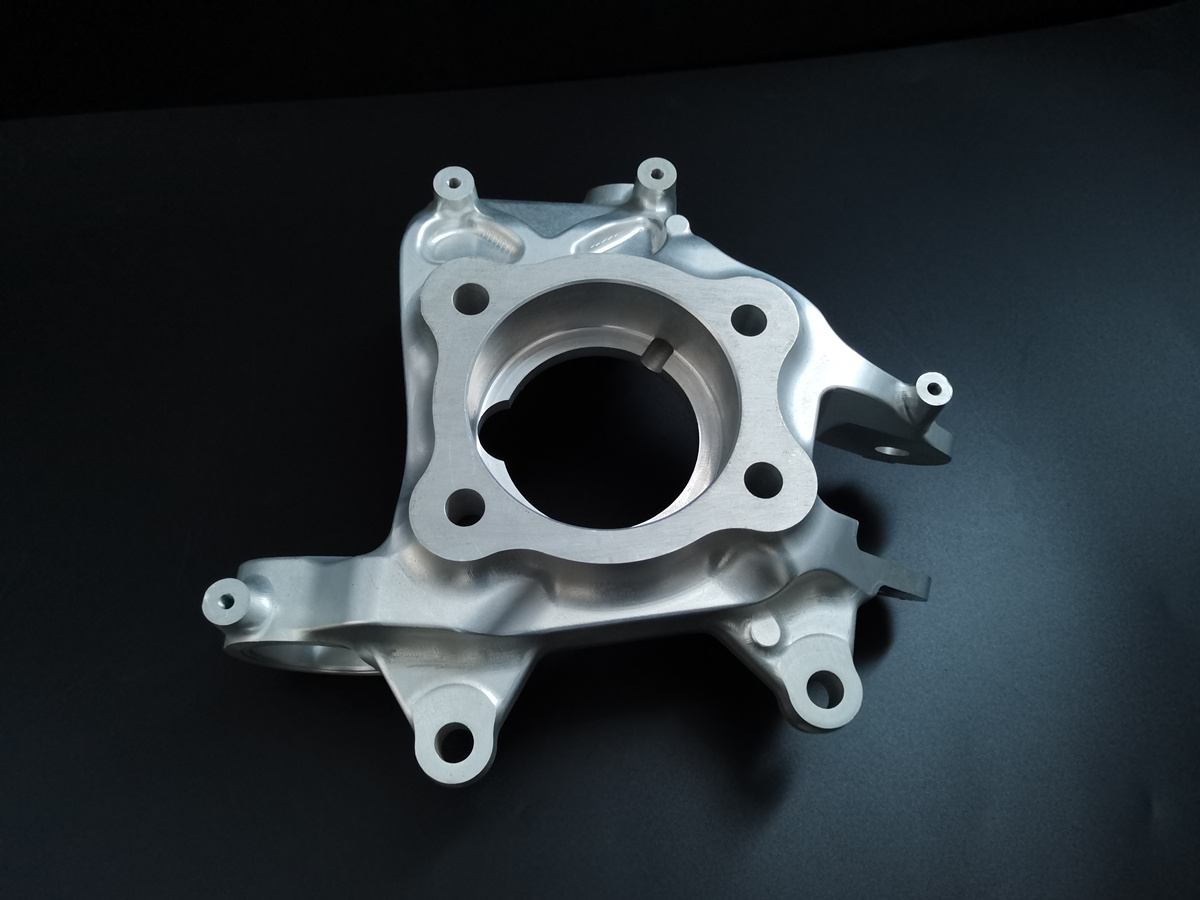

Contrairement à la fabrication additive, il s’agit de la fabrication soustractive, qui consiste à retirer l’excès de matière d’un bloc solide pour obtenir la forme souhaitée. L’usinage par contrôle numérique informatique (CNC) est l’une des méthodes de fabrication soustractive les plus courantes. Grâce à des machines-outils contrôlées par ordinateur, telles que les fraiseuses ou les tours, divers matériaux, y compris les métaux, plastiques et bois, peuvent être découpés et usinés avec précision. L’avantage de la fabrication soustractive réside dans sa grande précision et ses capacités de finition de surface de haute qualité, ce qui le rend adapté à la fabrication de pièces nécessitant des tolérances strictes et des surfaces lisses. De plus, la fabrication soustractive peut traiter des matériaux difficiles à obtenir par impression 3D, tels que certains métaux haute performance et les plastiques d’ingénierie.

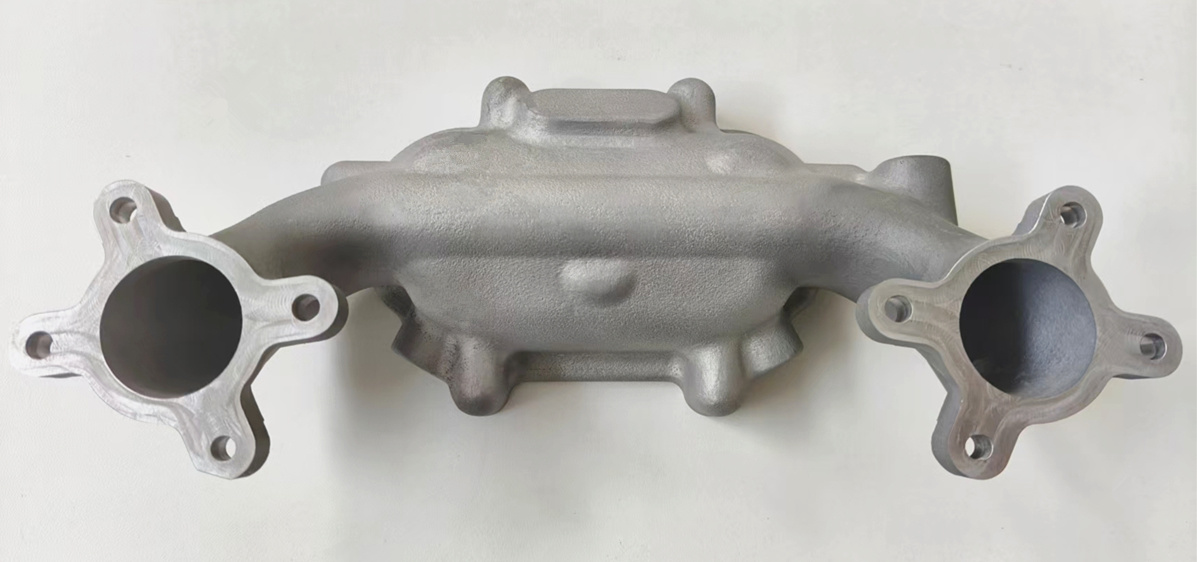

En pratique, de nombreux produits combinent la fabrication additive et soustractive pour tirer parti des forces des deux. Par exemple, lors de la fabrication d’une pièce mécanique complexe, un prototype préliminaire peut d’abord être créé en utilisant la technologie d’impression 3D pour valider sa fonctionnalité de base et son concept de conception. Par la suite, les zones clés sont usinées avec précision à l’aide de l’usinage CNC afin d’assurer la précision dimensionnelle et la qualité de la surface. Cette approche de fabrication hybride améliore non seulement l’efficacité de la production, mais réduit aussi les coûts de fabrication tout en garantissant la performance du produit final.

Applications du prototypage rapide

Le champ d’application du prototypage rapide est extrêmement large, couvrant presque tous les secteurs nécessitant une conception innovante et une itération rapide. Dans le domaine de l’électronique grand public, le prototypage rapide aide les concepteurs et ingénieurs à tester rapidement de nouveaux concepts de produits, de la conception visuelle à la structure interne, permettant ainsi plusieurs itérations en peu de temps. Par exemple, les fabricants de smartphones peuvent devoir produire plusieurs prototypes avec des designs différents en peu de temps pour déterminer l’apparence la plus populaire et les combinaisons fonctionnelles grâce aux tests utilisateurs. Dans l’industrie automobile, le prototypage rapide est utilisé pour développer de nouveaux composants automobiles, tels que les pièces moteur, les carrosseries et les composants intérieurs. En fabriquant rapidement des prototypes, les constructeurs automobiles peuvent effectuer des tests fonctionnels et des évaluations de performance plus rapidement, raccourcissant ainsi le cycle de développement de la nouvelle voiture.

L’industrie aérospatiale a des exigences extrêmement élevées en matière de fiabilité et de précision des produits, et le prototypage rapide joue également un rôle important ici. Les ingénieurs peuvent utiliser la technologie de prototypage rapide pour fabriquer des prototypes complexes et précis de composants aérospatiaux, tels que des pales moteur, des structures d’ailes et des boîtiers avioniques. Ces prototypes peuvent être utilisés pour des essais en soufflerie et l’analyse de la résistance structurelle, et ils aident également les ingénieurs à optimiser les conceptions afin de garantir que les produits finaux respectent des normes aéronautiques strictes. Dans les industries médicale et dentaire, l’application du prototypage rapide est particulièrement remarquable. Il peut être utilisé pour fabriquer des prothèses et implants dentaires biocompatibles sur mesure, ainsi que pour créer des modèles tridimensionnels d’organes humains afin d’aider les médecins à mieux planifier les interventions chirurgicales. Par exemple, les modèles squelettiques spécifiques au patient, fabriqués grâce à la technologie d’impression 3D , permettent aux chirurgiens de mieux comprendre la structure anatomique du patient avant l’opération, améliorant ainsi le taux de réussite et la sécurité de la chirurgie. En plus des industries mentionnées ci-dessus, le prototypage rapide montre également un grand potentiel dans de nombreux autres domaines.

Facteurs clés à considérer dans le prototypage rapide

Lors de la réalisation de prototypage rapide, plusieurs facteurs clés doivent être pris en compte pour garantir la qualité du prototype et l’efficacité du développement. Tout d’abord, l’équipe de conception doit garantir la précision et l’exhaustivité du modèle CAO. Toute erreur ou omission dans la conception peut entraîner des problèmes dans le processus de fabrication du prototype, retardant ainsi le calendrier de développement. Il est donc très important de réaliser des tests virtuels approfondis et des validations avant d’envoyer le modèle à l’équipement de fabrication. Deuxièmement, choisir la bonne technologie de fabrication et les bons matériaux est également la clé du succès. Différentes technologies et matériaux de fabrication ont des caractéristiques de performance et des facteurs de coût différents, il est donc nécessaire de faire des choix raisonnables en fonction des besoins spécifiques et du budget du produit. Par exemple, si un prototype fonctionnel doit être fabriqué rapidement et qu’il n’y a pas de exigences élevées en matière de précision et de rugosité de surface, la technologie d’impression 3D Fused Deposition Modeling (FDM) peut être choisie ; si une pièce plastique de précision légèrement supérieure est requise, alors la stéréolithographie (SLA) doit être choisie, et s’il s’agit d’une pièce métallique, la technologie de fusion sélective par laser (SLM) ou l’usinage CNC doivent être envisagées. Si une pièce métallique de haute précision est nécessaire, alors l’usinage CNC est la seule option.

Itération en prototypage rapide

De plus, le processus itératif de prototypage rapide est également crucial. En recueillant les retours des utilisateurs et les résultats des tests, les équipes de conception peuvent continuer à améliorer le prototype jusqu’à ce que toutes les exigences de conception soient remplies. Ce processus itératif aide non seulement à identifier et résoudre les problèmes, mais aussi à optimiser les performances et l’expérience utilisateur du produit. Par conséquent, établir un mécanisme efficace de retour d’information et d’itération est l’une des clés pour assurer le succès du prototypage rapide.

Développement du prototypage rapide

Avec l’évolution continue de la technologie, le prototypage rapide évolue également en perpétuité. À l’avenir, nous pouvons prévoir que les nouvelles tendances et innovations auront un impact profond sur ce domaine. Premièrement, les progrès en science des matériaux offriront plus de possibilités au prototypage rapide. Le développement de nouveaux matériaux, tels que des matériaux composites haute performance, des matériaux intelligents et des matériaux biocompatibles, permettra aux designers de créer des produits plus légers, plus résistants et plus intelligents. Deuxièmement, l’application de l’intelligence artificielle et des technologies d’apprentissage automatique rendra le prototypage rapide plus intelligent et automatisé. En tirant parti de ces technologies, les logiciels de conception peuvent optimiser automatiquement les paramètres de conception, et les équipements de fabrication peuvent ajuster automatiquement les paramètres d’impression, améliorant ainsi l’efficacité de la production et la qualité du produit.

De plus, l’intégration du prototypage rapide avec d’autres technologies émergentes, telles que la réalité virtuelle (VR) et la réalité augmentée (AR), apportera de nouvelles expériences à la conception et au développement de produits. Les designers peuvent interagir avec des prototypes dans un environnement virtuel, et les clients peuvent consulter des modèles virtuels de produits via des dispositifs de réalité augmentée afin de mieux comprendre et évaluer les conceptions de produits.

Conclusion

En résumé, le prototypage rapide est devenu une partie indispensable du développement de produits moderne. Cela accélère non seulement le processus d’innovation et réduit les coûts de développement, mais améliore également la qualité du produit et l’expérience utilisateur. En acquérant une compréhension approfondie des principes techniques, des scénarios d’application et des meilleures pratiques du prototypage rapide, les entreprises et les concepteurs peuvent mieux utiliser cet outil puissant pour mener leurs produits vers le succès. Avec le progrès et l’innovation continus de la technologie, l’avenir du prototypage rapide est rempli d’infinités de possibilités, et il continuera d’apporter des changements et des opportunités à divers secteurs.

Prototypage rapide Brightstar

Brightstar Rapid Prototying est un fabricant professionnel de prototypage rapide doté d’une riche expérience et d’équipements techniques avancés. Nous sommes spécialisés dans la fourniture de services de prototypage uniques et de haute qualité. Nous avons une vaste expérience en Design for Manufacturing (DFM), qui peut vous aider à optimiser la conception des produits, garantir la faisabilité, l’efficacité et la rentabilité du processus de fabrication, ainsi que fournir des conseils professionnels et des solutions d’optimisation pour différents procédés et matériaux de fabrication. Nous pouvons vous aider à éviter d’éventuels problèmes de fabrication, réduisant ainsi le délai de mise sur le marché du produit et améliorant la qualité du produit.
